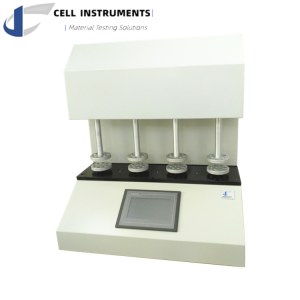

Testeur de durabilité flexible GFT-01

Arrière-plan
Une propriété essentielle des matériaux barrières flexibles est leur capacité à résister à des contraintes répétitives, appelée durabilité à la flexion ou résistance Gelboflex. Une forte résistance aux fissures de flexion est essentielle car elle réduit le risque de perforation de l'emballage pendant la distribution, préservant ainsi l'intégrité de l'emballage.

Application
Le testeur de durabilité à la flexion, également connu sous le nom de Gelboflex, évalue la capacité de matériaux tels que les films, les composites et les films de revêtement à résister à des contraintes répétitives. Il quantifie les défaillances de flexion en détectant les trous d'épingle qui peuvent se développer dans la structure de l'échantillon. Une excellente résistance aux fissures de flexion est essentielle car elle minimise le risque de trous dans l'emballage pendant la distribution, garantissant ainsi que l'emballage reste intact tout au long de son transport. Ceci est crucial pour préserver l'intégrité du contenu qu'il contient.

Normes
ASTM F392 « Durabilité flexible des matériaux barrières flexibles ».

Échantillonnage et mouvement
Dans le testeur de flexion, un échantillon mesurant 200 x 280 mm est apposé sur les mandrins. Le processus de flexion implique une combinaison de torsion et de compression horizontale, soumettant le film à plusieurs reprises aux deux actions. Plus précisément, la configuration initie un mouvement de torsion s'étendant sur 440 degrés dans les premiers 90 mm de la course, suivi d'un mouvement horizontal linéaire de 65 mm. L'ensemble du cycle se déroule à une vitesse de 45 cycles par minute.
Les utilisateurs ont la possibilité de choisir parmi cinq conditions de test préprogrammées.
Mode A – Flexibilité complète pendant 1 heure (2 700 cycles),
Mode B – Flexibilité complète pendant 20 minutes (900 cycles),
Mode C – Flexibilité complète pendant 6 minutes (270 cycles),
Mode D-flexibilité complète pendant 20 cycles,
Mode E – Flexion partielle pendant 20 cycles.

Caractéristiques techniques
Le système dispose d'un contrôle PLC avec une interface intuitive à écran tactile HMI. Il propose cinq modes de test standard et comprend quatre stations de test. Les utilisateurs peuvent rapidement basculer entre les modes de course longue et courte. Les conditions de test A, B, C, D et E sont sélectionnables et le système est équipé d'une micro-imprimante pour une sortie de données pratique.

Paramètres principaux
Fréquence flexible 45 /minute
Angle de flexion 440° (90 mm) ou 400° (80 mm)
Capacité 2,5 N.m
Course horizontale 155 mm ou 80 mm
Gares 4
Taille de l'échantillon 280 mm x 200 mm
Alimentation 110 ~ 220 V
