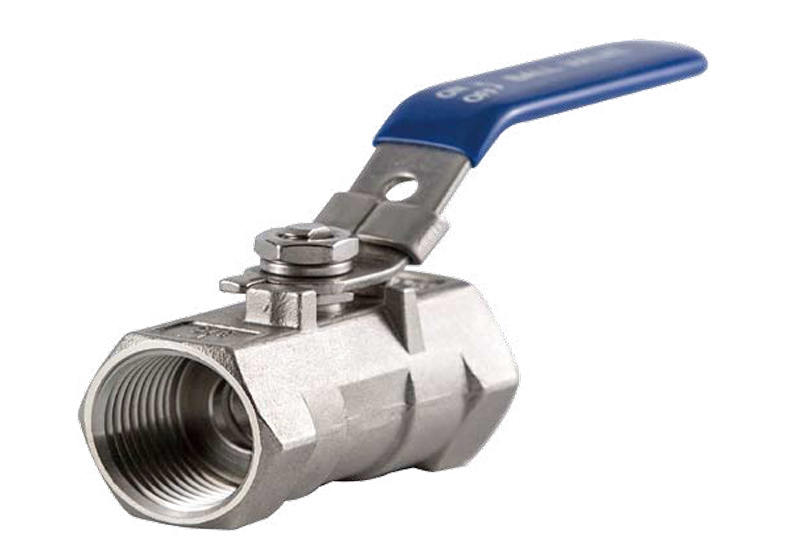

DIN 3202 1 Piece Internal Threaded Ball Valve
Reduced.bore.DIN 3202 f6
Threaded.ends: DIN259/2999.JIS.
130202/1302203.Internal.entry.
blow-out.proof.stem
Material: .CF8M.CF8.CF3M.WCB
Pressure.rating: .1000PSI.WOG
Pressure.test: .API.598.Lever.handle
Penglai Huande steel valve CO.,LTD is a famous global valve manufacturer who specialized in producing stainless steel ball valves. This is our DIN 3202 one piece internal threaded ball valve. Recent year we are providing high-quality, high-performance, high-standard and price-constrained German standard ball valve for the majority of users.
The German standard one piece internal thread ball valve only needs to be rotated tightly with a 90 degree rotation and a small rotational torque. The fully equal valve body cavity provides media with very low resistance, straight flow path.The main features of this product are its compact structure, easy operation and maintenance, suitable for general working media such as water, solvent, acid and natural gas, and also suitable for working medium with poor working conditions such as oxygen peroxide, methane and ethylene.
The details of this product are as follows:
Size of DIN 3202 f5 1 Piece Internal Threaded Ball Valve:
|
DN |
8 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
RC |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
ΦD |
5 |
7 |
9.2 |
12.6 |
16 |
20 |
25 |
32 |
|
L |
46.5 |
49.5 |
59 |
64 |
75 |
83 |
90.5 |
108 |
|
LO |
67 |
67 |
93 |
93 |
101 |
101 |
125 |
125 |
|
H |
29.9 |
31.5 |
39.37 |
44 |
54 |
59 |
67.5 |
73.5 |
Specification of DIN 3202 f4 1 Piece Internal Threaded Ball Valve:
|
No. |
Drawing.No. |
Name |
Material |
QTY |
|
1 |
V1-T |
Body |
CF8M |
1 |
|
2 |
V1-G |
Cap |
CF8M |
1 |
|
3 |
V1-FG |
Stem |
316 |
1 |
|
4 |
V1-Q |
Ball |
CF8M |
1 |
|
5 |
V1-2 |
Seat |
PTFE+3%GF |
2 |
|
6 |
V1-MF |
Gasket |
PTFE |
1 |
|
7 |
V1-ZTD |
Thrust.washer |
PTFE |
1 |
|
8 |
V1-TL |
Stem.packing |
PTFE |
1 |
|
9 |
V1-JLM |
Nut |
304 |
1 |
|
10 |
GB93-87 |
Spring.washer |
304 |
1 |
|
11 |
GB6172-86 |
Nut |
304 |
1 |
|
12 |
V1-XS |
Stopper |
304 |
1 |
|
13 |
V1-BS |
Handle |
304 |
1 |
|
14 |
V1-BT |
Handle.sleeve |
Rubber |
1 |
