6U centralisée modulaire équipement de multiplexage MIC

1. Résumé

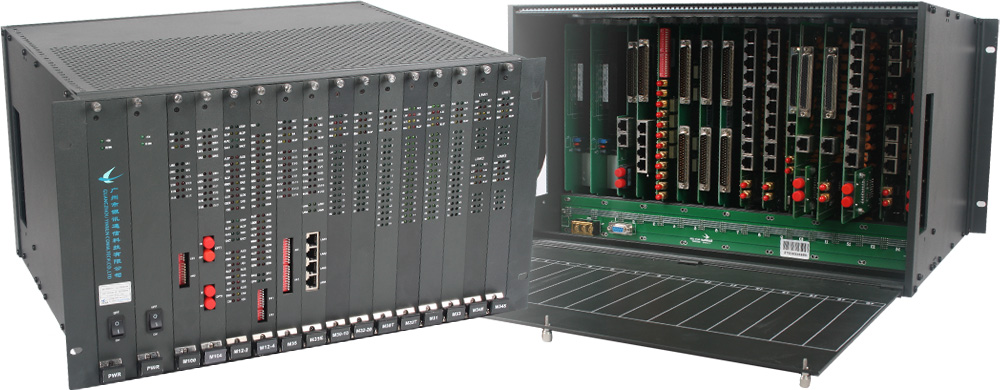

Doté de puissantes applications flexibles, facile d'entretien et de mise à niveau, ZMUX-3300 est un multiplexeur PCM centralisé avec E1 ou liaison optique basée sur la solution VLSI. Il prend en charge max 14 conseils tributaires. Sa capacité maximale est de soutenir 14 directions connexions E1 ou optique. Chaque conseil affluent peut avoir 1 ~ 30 interfaces cartes d'abonnés pour lesquels différents types de modules d'interface peuvent être choisis.

Cet appareil est spécialement conçu pour faciliter la surveillance interface téléphonique et objet de tests, les utilisateurs ne peuvent donc vérifier les informations en temps réel une communication de qualité de l'interface téléphonique. Notre V3.0 auxiliaire de la console de gestion de réseau peut surveiller en temps réel l'état du réseau de télécommunications tout en fournissant des fonctions parfaites de test de ligne téléphonique et de contrôle d'accès à distance.

2. Caractéristiques fonctionnelles
Taille du châssis 1): 19 pouces de large, hauteur 6U.
2) 1 ~ 14 morceaux de planches affluents peut être installé, chaque conseil affluent est livré avec l'interface de liaison. En option
Interface de liaison E1 ou optique peut être choisie lorsque applicable.The capacité max soutient 14 directions E1 ou
optique directions1 ~ 14 morceaux de planches affluents peut être installé, chaque conseil affluent est livré avec lien
interface.Optional interface de liaison E1 ou optique peut être choisie lorsque applicable.The capacité max soutient
14 directions E1
ou des directions optiques.
3) Différentes interfaces de données: basse vitesse asynchrone des données d'interface (RS232), RS422, RS485, 10/100 Base-Tself 1 ~ 14
morceaux de planches affluents peut être installé, chaque conseil affluent est livré avec l'interface de liaison. Option E1 ou
interface de liaison optique peut être choisie lorsque applicable.The capacité max soutient 14 directions E1 ou optique
directions.
4) Différentes interfaces audio: FXS, FXO, l'interface de téléphone de facturation (avec inversion de polarité), téléphone magnétique
interface, hot-line interface, deux fils audio / interface E & M, quatre fils audio / E & M d'interface.
5) Réglage flexible de signalisation: une voie sur une carte d'interface peut être arbitrairement fixé à passer ou à l'abonné
interface.
6) L'interopérabilité avec les appareils de différents modèles, il peut être également relié à l'interface numérique pour un relais
de commutateurs (tels que Ericsson MD110, MD150, HARRIS20-20) en un seul coup, fin moyen visant tosave le réseau
investissement dans la construction maximumly.
7) VLSI solution basée sur nos propres droits de propriété intellectuelle, la performance reliabe et hautement intégrée
conception.
8) Avec parfaits fonctions d'alarme: Il peut non seulement afficher l'état de fonctionnement par des indicateurs LED sur le panneau,
mais aussi faire en temps réel de l'ensemble du réseau grâce à la console de gestion de réseau 3,0 V.


3. Brève introduction propos des cartes d'interface
1) Interface de signalisation
2) Carte d'interface téléphonique automatique
3) Interface téléphonique à distance
4) à distance l'interface PBX
5) E-M Carte d'interface de signalisation
6) Carte d'interface Magnet Téléphone
7) Common Interface Card Batterie Téléphone
8) carte d'interface d'onde porteuse
9) de carte d'interface de données (y compris RS232 à faible vitesse de l'interface de données, des données d'interface RS422, RS485 interface de données)

4. Modules d'interface d'abonné (en option)
Ø FXO
Ø FXS
Ø 2 fils audio interface / 2 E & M fil de l'interface
Ø 4 interface audio fils / 4 fils E & M d'interface
Ø RS232/V.24 asynchrone interface de données
Ø RS232 synchrone interface de données
Ø Interface de données RS422
Ø interface de données RS485
Ø interface de téléphone Hot-line
Ø Magnet interface téléphonique
Ø V.21/V.22 d'interface
Ø interface V.35 (n * 64K bande passante)
Ø n * 64k interface Ethernet (n * bande passante 64k)
Ø G.703 64Kb / s interface synchrone des données
Ø 10 Mbps Ethernet
Ø 100 Mbps Ethernet
Ø modules d'interface sur mesure pour vos besoins spécifiques en fonction de notre équipe R & D des capacités

5. Alimentation
Tension d'entrée: 48V-
Tension de fonctionnement dans l'appareil: -48V, +5 V,-5V
Ringer signal: sinusoïdal 25Hz/75V
Interrupteur à bascule: ON / OFF


6. Champ d'applications
Ce produit est adapté pour les opérateurs de réseaux publics, centrale électrique, chemins de fer et les utilisateurs militaires ainsi que tout autre réseau dédié accède tels que IP, FR, DDN, et la surveillance du système de sécurité vidéo, de la banque et de la fiscalité publique, large bande de bâtiments résidentiels / intelligent et à bande étroite accès intégré ou intelligents PCM accès.
